Установка и использование
1. Управление насосом осуществляется поворотом вправо (по часовой стрелке) от конца вала.
2. Вал насоса должен быть установлен горизонтально. Ошибка эксцентриситета между валом насоса и валом двигателя находится в пределах 0,05 мм, а угловая ошибка - в пределах 1 °. Следует избегать повышенных радиальных и осевых нагрузок на концах вала. В то же время в качестве монтажной площадки следует выбирать достаточно жесткие материалы.
3. Подберите диаметр трубы в соответствии с размером масляного порта насоса, особенно впускной масляной трубы. Маслоподводящий трубопровод должен быть строго герметизирован и не допускать утечки воздуха; Система должна быть оборудована охлаждающим устройством (при отсутствии охлаждающего устройства следует увеличить объем топливного бака); Топливный бак должен быть оборудован перегородкой для отделения пузырьков и грязи, образующихся при возврате масла.
Вещь; Сопло трубки возврата масла должно быть ниже уровня жидкости, а минимальная глубина погружения в масло составляет 50 мм даже при низкой допустимой высоте уровня жидкости, чтобы избежать образования пены; Давление на всасывании насоса -0,03+0,03МПа; Всасывание рекомендуется, когда насос установлен выше уровня резервуара.
Высота входа от уровня масла менее 500мм.
4. Маслосливная трубка должна быть непосредственно соединена с поверхностью масла масляного бака, а сопротивление трубопровода должно быть ниже 0,03 МПа.

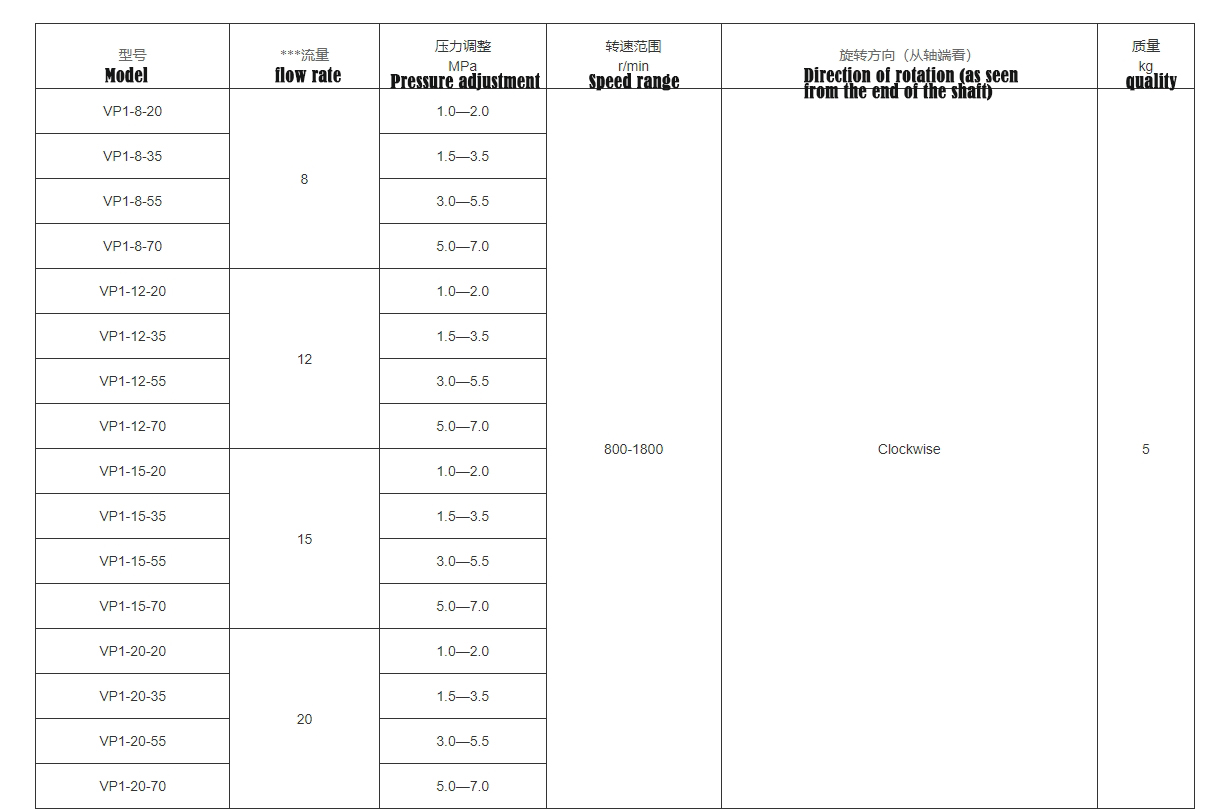

5. Настройка PQ на заводе.
Настройка расхода = *** Установленный расход для указанной модели образца продукта
Настройка давления = *** малое значение диапазона регулировки давления.

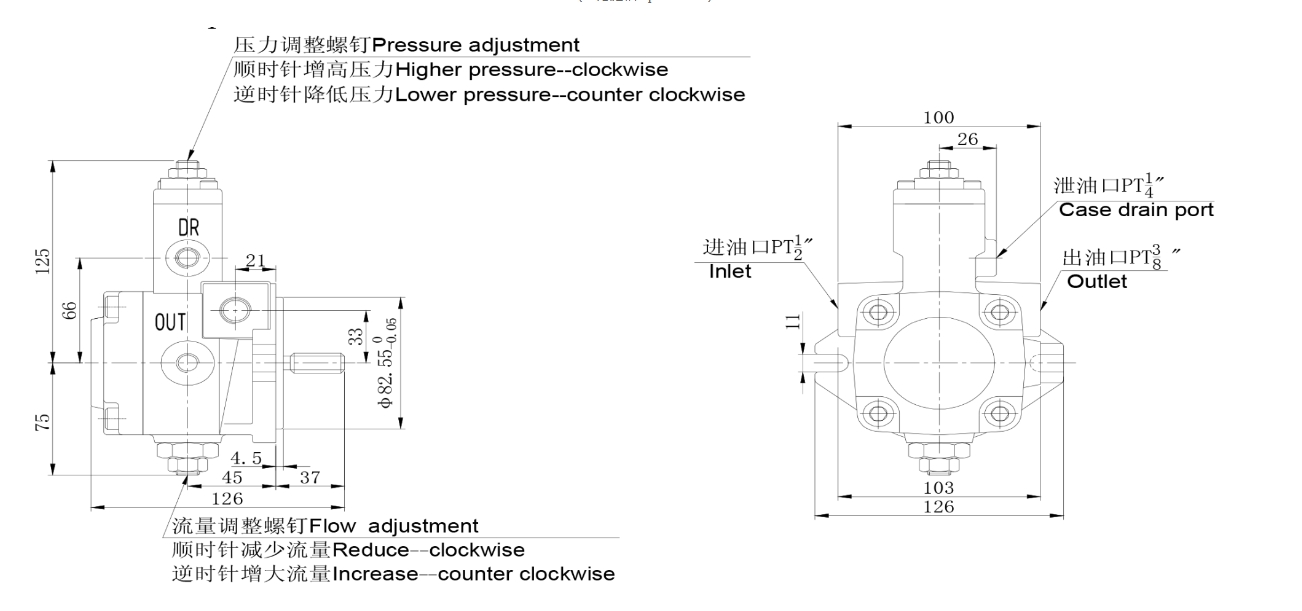

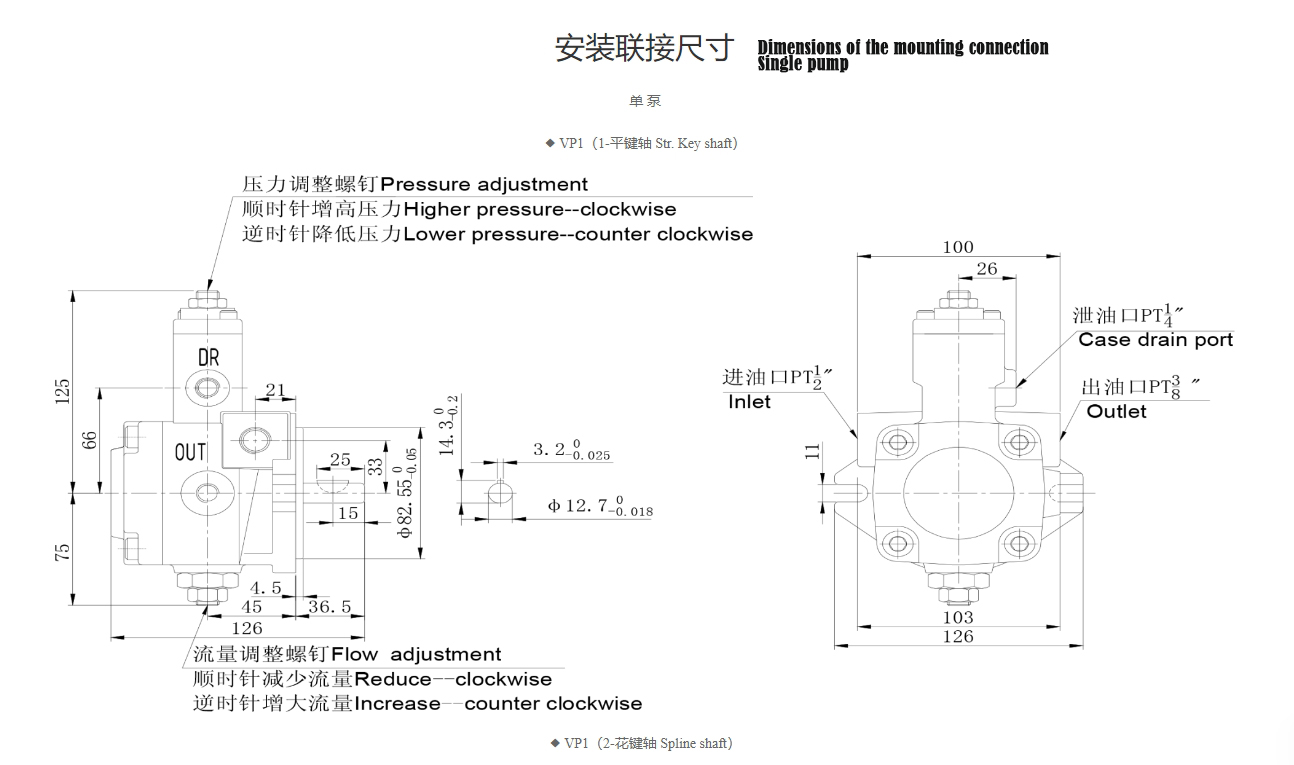

6. Регулировка расхода и давления:
При регулировке расхода и давления сначала ослабьте контргайку, а затем поверните регулировочный винт; После регулировки затяните контргайку.
Поверните винт регулировки потока по часовой стрелке, чтобы уменьшить скорость потока; Поверните против часовой стрелки, и поток увеличится.
Поверните винт регулировки давления по часовой стрелке, и давление увеличится; Поверните против часовой стрелки, давление уменьшится.
7. Упорные болты
Упорные болты устанавливаются при сборке насоса, не регулируйте их.
8. Гидравлическое масло:
Используйте гидравлическое масло вязкостью 30~50 сСт (ISOVG32) при температуре 40°C.
Диапазон температур гидравлического масла составляет 1560°C. Если начальная температура масла ниже 15°C, используйте предварительную эксплуатацию под низким давлением, чтобы довести температуру масла до 15°C.
9. Содержите масло в чистоте, трубопровод и масляный бак должны быть тщательно очищены; В системе должен быть установлен фильтр тонкой очистки, рекомендуемая толщина которого составляет 25 мкм, а уровень точности масла должен находиться в пределах NSA10; При этом на всасывающем конце насоса следует установить масляный фильтр достаточной производительности (его номинальный расход должен быть больше, чем у насоса).
в два раза больше скорости потока), рекомендуемая точность составляет 100 мкм (150 меш), а масляный фильтр должен находиться на расстоянии более 50 мм от дна масляного бака.
10. Чтобы обеспечить полную смазку скользящей поверхности насоса, перед началом работы введите масло в корпус насоса.
11. Первое использование: несколько раз запустите двигатель без нагрузки, чтобы выпустить воздух из насоса и масляной трубы. Когда будет подтверждено, что масляный насос сливает масло, чтобы обеспечить удаление воздуха, содержащегося в системе, масляный насос продолжит работать без нагрузки в течение 10 минут. Для труб со сложными выхлопными газами
Пожалуйста, установите выпускной клапан.
